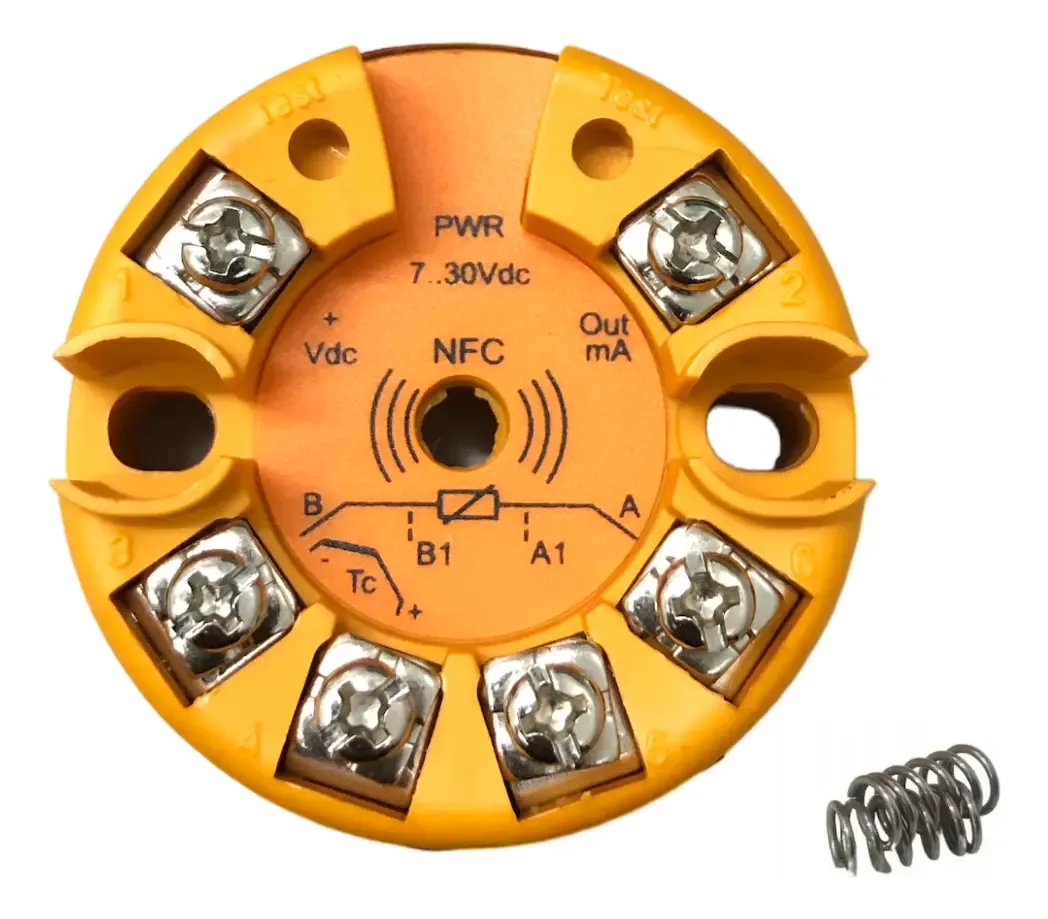

Transmissor de Temperatura COEL ATT1-C--PP1------01 | PT100 3 Fios | Saída 4–20mA | Programação NFC

O Transmissor de Temperatura COEL ATT1-C--PP1------01 é um instrumento eletrônico de alta precisão, desenvolvido para converter sinais de sensores de temperatura em um sinal analógico padronizado de 4 a 20mA, permitindo integração com CLPs, IHMs, sistemas supervisórios e equipamentos de automação industrial.

Compacto, confiável e de fácil configuração, o ATT1 possui entrada para sensor PT100 de 3 fios, saída 4–20mA a dois fios e tecnologia NFC, que permite realizar a parametrização por meio de um smartphone Android compatível, sem a necessidade de ajustes por potenciômetros.

É uma excelente solução para fornos industriais, estufas, caldeiras, tanques, prensas, seladoras, máquinas de embalagem e processos industriais que exigem monitoramento preciso da temperatura.

Principais benefícios

• Entrada para sensor PT100 de 3 fios

• Saída analógica padronizada 4–20mA

• Alimentação em corrente contínua

• Tecnologia NFC para programação por smartphone

• Compatível com CLPs e sistemas supervisórios

• Faixa de medição configurável

• Alta precisão e estabilidade de leitura

• Compensação de resistência dos cabos na ligação a três fios

• Configuração através de aplicativo Android compatível

• Possibilidade de programação via computador com acessório AFC1

• Construção compacta para instalação em cabeçotes de sensores

• Excelente opção para manutenção e modernização de máquinas

• Produto original COEL

Ideal para aplicações em

• Fornos industriais

• Estufas

• Caldeiras

• Tanques de aquecimento

• Prensas térmicas

• Seladoras

• Extrusoras

• Máquinas de embalagem

• Indústria alimentícia

• Indústria farmacêutica

• Processos químicos

• Sistemas de aquecimento

• Painéis elétricos

• Sistemas supervisórios

• CLPs com entrada analógica 4–20mA

• Automação industrial

Características técnicas

• Marca: COEL

• Linha: ATT1

• Modelo: ATT1-C--PP1------01

• Tipo: Transmissor eletrônico de temperatura

• Entrada configurada: PT100 de 3 fios

• Tipo de sensor: Termorresistência RTD

• Saída analógica: 4 a 20mA

• Tipo de saída: Loop de corrente a 2 fios

• Alimentação: 6 a 32VCC

• Precisão: Melhor que 0,2% do fundo de escala

• Configuração: NFC

• Programação por smartphone: Android com NFC

• Programação por computador: Através do acessório AFC1

• Faixa de medição: Configurável conforme o sensor

• Linearização personalizada: Até 96 segmentos

• Tempo de resposta sem filtro: Aproximadamente 200ms

• Temperatura ambiente de operação: -40°C a +85°C

• Temperatura de armazenamento: -40°C a +105°C

• Grau de proteção: IP20

• Formato: Transmissor compacto para cabeçote

• Dimensões aproximadas: 45mm de diâmetro × 23mm de espessura

• Norma de compatibilidade eletromagnética: EN 61326-1

Como funciona o Transmissor COEL ATT1?

O ATT1 recebe o sinal de resistência elétrica de um sensor PT100 e converte a temperatura medida em um sinal de corrente de 4 a 20mA.

Esse sinal pode ser transmitido para equipamentos de automação industrial, permitindo monitorar a temperatura mesmo quando o sensor está instalado distante do painel elétrico.

Por exemplo, considerando uma configuração de medição de 0°C a 200°C:

Esses valores são ilustrativos. A faixa de temperatura pode ser configurada conforme a aplicação e os limites do sensor.

Programação por NFC

Um dos principais diferenciais do COEL ATT1 é a possibilidade de realizar sua configuração utilizando a tecnologia NFC (Near Field Communication).

Com um smartphone Android compatível e o aplicativo de configuração da COEL, o profissional pode parametrizar o transmissor por aproximação.

Entre os ajustes disponíveis estão:

• Tipo de sensor

• Faixa de medição

• Limite inferior da saída

• Limite superior da saída

• Filtros de leitura

• Parâmetros de compensação

• Linearização personalizada

Essa tecnologia facilita a configuração inicial e a substituição de transmissores durante serviços de manutenção.

Importante: NFC é uma tecnologia de comunicação por proximidade. O ATT1 não possui Wi-Fi nem realiza monitoramento remoto pela internet.

Saída analógica 4–20mA

O sinal de 4 a 20mA é amplamente utilizado na automação industrial devido à sua confiabilidade e resistência a interferências elétricas.

Entre suas vantagens estão:

• Transmissão de sinais em distâncias maiores

• Maior imunidade a ruídos elétricos

• Compatibilidade com entradas analógicas industriais

• Facilidade de integração com CLPs

• Possibilidade de identificar falhas de sinal, conforme a configuração do sistema

O transmissor utiliza um circuito de corrente a dois fios, no qual a alimentação e a transmissão do sinal compartilham o mesmo loop.

Entrada PT100 de 3 fios

O modelo ATT1-C--PP1------01 é fornecido na configuração para sensor PT100 de três fios.

Essa ligação permite compensar parte da resistência elétrica dos cabos, contribuindo para maior precisão de medição em instalações industriais.

O PT100 é amplamente utilizado em processos que exigem estabilidade e repetibilidade, como controle de temperatura em fornos, estufas, tanques e equipamentos industriais.

Integração com CLPs e sistemas supervisórios

O ATT1 pode ser conectado a equipamentos que possuam entradas analógicas compatíveis com sinais de corrente 4–20mA.

Isso permite integrar a temperatura medida a:

• CLPs

• IHMs

• Sistemas supervisórios

• Registradores de dados

• Controladores de processo

• Sistemas de monitoramento industrial

Por exemplo, em uma máquina com CLP, o transmissor pode enviar continuamente a temperatura medida para que o sistema realize registros, alarmes e ações de controle.

Instalação compacta em cabeçote

Com formato circular e dimensões reduzidas, o ATT1 foi desenvolvido para instalação em cabeçotes de sensores de temperatura compatíveis.

Essa característica permite posicionar o transmissor próximo ao sensor, convertendo o sinal PT100 em 4–20mA antes de enviá-lo ao painel elétrico.

O resultado é uma instalação mais organizada e adequada para aplicações industriais.

Alta precisão para processos industriais

O ATT1 oferece precisão melhor que 0,2% do fundo de escala, contribuindo para medições estáveis e confiáveis.

A possibilidade de configurar filtros de leitura também ajuda a reduzir oscilações causadas por interferências ou pequenas variações do processo.

O desempenho final depende da qualidade do sensor, da instalação elétrica e da calibração do conjunto.

Qualidade COEL

A COEL desenvolve instrumentos para automação e controle industrial desde 1954.

A linha ATT1 combina tecnologia NFC, entrada configurável e transmissão analógica 4–20mA em um equipamento compacto, desenvolvido para aplicações industriais que exigem precisão e confiabilidade.

Compre com confiança na Edge Automação

Na Edge Automação, você encontra produtos originais COEL e atendimento técnico especializado para auxiliar na escolha e aplicação correta do transmissor.

Nossa equipe trabalha diariamente com automação industrial, sensores, CLPs, instrumentação, manutenção de máquinas e montagem de painéis elétricos.

Ao comprar conosco, você conta com:

• Produto original COEL

• Nota Fiscal

• Garantia de fábrica

• Envio para todo o Brasil

• Embalagem segura

• Atendimento técnico especializado

• Empresa com mais de 10 anos de experiência em automação industrial

Conteúdo da embalagem

• 01 Transmissor de Temperatura COEL ATT1-C--PP1------01

• Acessórios de fixação fornecidos pelo fabricante

Importante: o sensor PT100, o cabeçote e o programador USB AFC1 não acompanham o transmissor, salvo quando expressamente informados no anúncio.

Perguntas frequentes

Este transmissor funciona com PT100?

Sim. O modelo ATT1-C--PP1------01 corresponde à configuração para sensor PT100 de três fios.

Qual é o sinal de saída?

O transmissor fornece sinal analógico de 4 a 20mA, utilizado em sistemas de instrumentação e automação industrial.

Funciona em 24VCC?

Sim. Sua alimentação aceita de 6 a 32VCC, permitindo utilização em circuitos industriais de 24VCC.

Posso conectar a um CLP?

Sim. O transmissor pode ser conectado a CLPs com entrada analógica compatível com sinal 4–20mA, respeitando as características elétricas do circuito.

Possui Wi-Fi?

Não. O ATT1 utiliza NFC para configuração por proximidade, não possuindo conectividade Wi-Fi integrada.

Posso configurar pelo celular?

Sim. É possível utilizar um smartphone Android com NFC e aplicativo compatível da COEL.

Precisa de programador externo?

Não necessariamente. A configuração pode ser realizada por smartphone Android com NFC. Para programação pelo computador, pode ser utilizado o acessório AFC1.

O sensor PT100 acompanha?

Não. Este anúncio refere-se ao transmissor. O sensor deve ser adquirido separadamente.

É possível alterar a faixa de temperatura?

Sim. A faixa de retransmissão é configurável, respeitando os limites do sensor e as características do processo.

Este equipamento controla diretamente uma resistência?

Não. O ATT1 é um transmissor de sinal, não um controlador de potência. Ele mede a temperatura e transmite um sinal 4–20mA para outro equipamento realizar o monitoramento ou controle.
