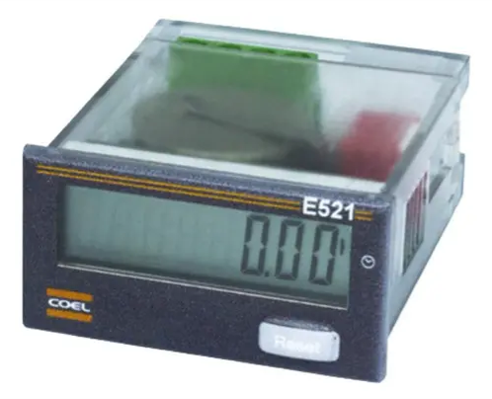

Totalizador de Impulsos e Horas COEL E521-D-P | Contato Seco ou Tensão | Bateria Interna

O Totalizador Digital COEL E521-D-P é indicado para registrar a quantidade de acionamentos, ciclos produzidos ou horas de funcionamento de máquinas e equipamentos.

O equipamento pode trabalhar como contador de impulsos ou horímetro digital, recebendo o sinal de contagem por contato seco ou tensão de 3 a 240VCA/VCC. Como possui bateria de lítio interna, não necessita de alimentação externa para manter o display e a contagem em funcionamento.

Com display LCD de oito dígitos, reset frontal ou remoto e bateria substituível com duração estimada de aproximadamente cinco anos, é uma solução prática para painéis elétricos, máquinas industriais, compressores, empilhadeiras e implementos agrícolas.

Principais benefícios

• Funciona como contador de impulsos ou totalizador de horas
• Entrada por contato seco ou tensão
• Aceita sinais de 3 a 240VCA/VCC
• Não necessita de fonte de alimentação externa
• Bateria interna de lítio substituível
• Autonomia estimada de aproximadamente cinco anos
• Display LCD permanente com oito dígitos
• Reset pela tecla frontal
• Reset remoto por contato seco ou tensão
• Contagem progressiva
• Configuração por chaves DIP
• Formato compacto para montagem em painel
• Produto original COEL

Ideal para aplicações em

• Contagem de peças produzidas
• Contagem de ciclos de máquinas
• Registro de partidas e acionamentos
• Controle de processos industriais
• Horas de funcionamento de motores
• Compressores
• Empilhadeiras
• Máquinas operatrizes
• Máquinas e implementos agrícolas
• Equipamentos de secagem UV
• Manutenção preventiva
• Painéis elétricos

Essas aplicações estão entre as recomendadas pela COEL para o modelo E521.

Características técnicas

• Marca: COEL
• Modelo: E521-D-P
• Código para pedido: E521-D-P----
• Tipo: Totalizador digital de impulsos e horas
• Modo de contagem: Progressivo
• Funções: Contador de impulsos ou totalizador de horas
• Entrada de contagem: Contato seco ou tensão
• Faixa do sinal de entrada: 3 a 240VCA/VCC
• Entrada de reset remoto: Contato seco ou tensão
• Faixa do sinal de reset: 3 a 240VCA/VCC
• Reset frontal: Sim, habilitável
• Display: LCD com oito dígitos
• Altura dos dígitos: 8mm
• Valor máximo indicado: 99.999.999
• Velocidade máxima de contagem: 15Hz
• Duração mínima do pulso: 1ms
• Tempo mínimo de reset: 100ms
• Resolução no modo horímetro: 0,01 hora
• Equivalência da resolução: 36 segundos
• Exatidão no totalizador de horas: 0,01%
• Alimentação interna: Bateria de lítio de 3V
• Modelo da bateria: CR2477
• Duração estimada: Aproximadamente cinco anos
• Bateria substituível: Sim
• Temperatura de operação: 0°C a 50°C
• Temperatura de armazenamento: –10°C a 65°C
• Grau de proteção frontal: IP50
• Dimensões frontais: 25 × 48mm
• Profundidade: 56mm
• Material da caixa: ABS V0 autoextinguível
• Peso aproximado: 60g
• Ligação: Bornes com parafuso para cabos de até 2,5mm²

As especificações acima são apresentadas no manual técnico oficial do E521.

Contador de impulsos

No modo contador de impulsos, o E521 adiciona uma unidade ao total sempre que recebe um pulso na entrada.

Esse recurso permite registrar, por exemplo:

• Peças detectadas por um sensor
• Ciclos concluídos por uma máquina
• Acionamentos de um cilindro
• Partidas de um motor
• Golpes de uma prensa
• Embalagens produzidas
• Passagens em uma esteira

A entrada aceita contato seco ou tensão entre 3 e 240VCA/VCC, com frequência máxima de contagem de 15Hz. A contagem pode ser configurada para ocorrer na aplicação ou na retirada do sinal, conforme a posição das chaves DIP.

Totalizador de horas

No modo horímetro, o equipamento registra o período em que o sinal de entrada permanece ativo.

A resolução é de 0,01 hora, portanto cada incremento apresentado no display corresponde a 36 segundos de funcionamento.

Esse modo é útil para controlar:

• Horas trabalhadas por uma máquina
• Tempo de funcionamento de motores
• Intervalos de manutenção preventiva
• Uso de compressores
• Tempo de operação de bombas
• Horas de equipamentos agrícolas

O display continua visível mesmo sem alimentação externa, pois o aparelho é alimentado pela bateria interna.

Entrada por contato seco ou tensão

O mesmo equipamento permite receber sinais de diferentes tipos:

• Contato seco de relé
• Botão ou chave mecânica
• Sensor com saída NPN
• Sensor com saída PNP
• Tensão em corrente contínua
• Tensão em corrente alternada

Para entradas por tensão, a faixa aceita é de 3 a 240VCA/VCC. Isso proporciona flexibilidade para integração em circuitos de comando com diferentes níveis de tensão.

Reset frontal ou remoto

A contagem pode ser zerada de duas maneiras:

Reset frontal: realizado pela tecla localizada na parte dianteira do equipamento. A tecla pode ser habilitada ou bloqueada por uma chave DIP, ajudando a evitar apagamentos acidentais.

Reset remoto: realizado pelos terminais traseiros, utilizando contato seco ou tensão entre 3 e 240VCA/VCC. Esse recurso permite instalar um botão externo ou comandar o reset por outro equipamento.

Bateria interna com leitura permanente

O E521 utiliza uma bateria de lítio CR2477 de 3V, com duração estimada de aproximadamente cinco anos. A bateria pode ser substituída seguindo o procedimento indicado no manual.

Como não necessita de alimentação externa, o totalizador mantém o display e o registro mesmo quando a máquina ou o painel estão desligados. A duração efetiva da bateria pode variar conforme as condições de uso e armazenamento.

Configuração por chaves DIP

As chaves DIP laterais permitem configurar:

• Ligação ou desligamento da bateria
• Habilitação ou bloqueio da tecla de reset
• Salvamento da configuração
• Borda utilizada para contagem
• Operação como contador de impulsos
• Operação como totalizador de horas

Essa configuração dispensa menus complexos e facilita a adaptação do equipamento à aplicação.

Atenção na instalação

As entradas de contagem e reset não são isoladas entre si. Ao utilizar sinais por tensão, é necessário respeitar a polaridade e seguir o esquema de ligação indicado pela COEL para evitar curto-circuito ou acionamentos incorretos.

A instalação e a configuração devem ser realizadas por profissional capacitado, com o circuito desligado.

Qualidade COEL

A COEL desenvolve instrumentos para controle e automação industrial desde 1954. O E521 combina contador de pulsos, horímetro, display permanente e alimentação por bateria em um equipamento compacto para montagem em painel.

Compre com confiança na Edge Automação

Na Edge Automação, você encontra produtos originais COEL e atendimento técnico especializado para auxiliar na escolha e aplicação correta do equipamento.

Ao comprar conosco, você conta com:

• Produto original COEL
• Nota Fiscal
• Garantia de fábrica
• Envio para todo o Brasil
• Embalagem segura
• Atendimento técnico especializado
• Empresa com mais de 10 anos de experiência em automação industrial

Conteúdo da embalagem

• 01 Totalizador de Impulsos e Horas COEL E521-D-P
• 01 Bateria CR2477 instalada
• 01 Sistema de fixação para painel
• 01 Manual de instruções

Perguntas frequentes

O E521 precisa ser ligado em 110V ou 220V para funcionar?

Não. O equipamento funciona por meio de uma bateria interna de lítio de 3V e não necessita de alimentação externa. As tensões de 3 a 240VCA/VCC são utilizadas somente como sinais nas entradas de contagem ou reset.

Ele funciona como contador de peças?

Sim. No modo contador de impulsos, cada pulso recebido acrescenta uma unidade ao valor exibido no display.

Também funciona como horímetro?

Sim. Pode registrar as horas de funcionamento de máquinas e equipamentos, com resolução de 0,01 hora, equivalente a 36 segundos.

Aceita contato seco?

Sim. Tanto a entrada de contagem quanto o reset remoto podem ser acionados por contato seco.

Posso utilizar um sensor NPN ou PNP?

Sim. O manual apresenta modos de ligação para sensores com saída NPN e PNP. É necessário realizar a conexão de acordo com o tipo de sensor e a configuração da borda de contagem.

Qual é a velocidade máxima de contagem?

A frequência máxima é de 15Hz, equivalente a até 15 pulsos por segundo, respeitando as condições do sinal de entrada.

A contagem é perdida quando a máquina é desligada?

Não. A bateria interna mantém o funcionamento e a leitura do display mesmo sem alimentação externa.

É possível bloquear o botão frontal de reset?

Sim. A tecla frontal pode ser desabilitada pelas chaves DIP, evitando que a contagem seja zerada acidentalmente.

A bateria pode ser trocada?

Sim. O equipamento utiliza uma bateria CR2477 substituível. Antes da troca, deve-se seguir o procedimento descrito no manual para evitar perda de funcionamento ou instalação incorreta.

A bateria dura exatamente cinco anos?

A COEL informa duração aproximada de cinco anos. A vida útil real pode variar conforme temperatura, armazenamento e condições de utilização.
