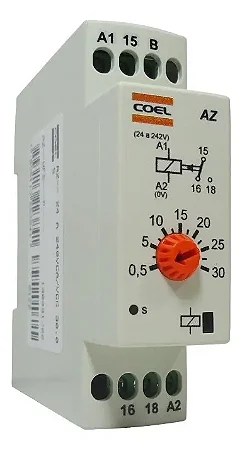

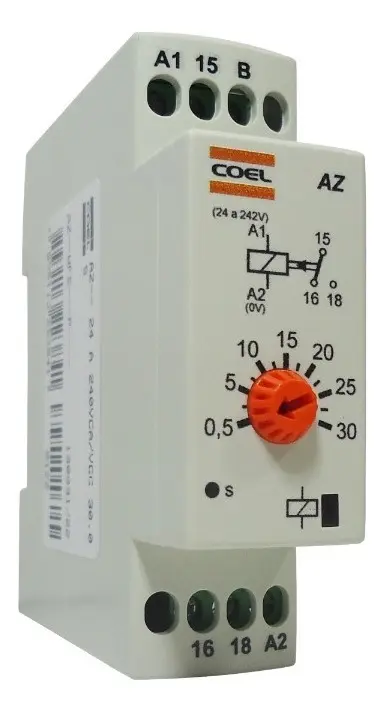

Temporizador Eletrônico COEL AZ-WFS-P | Retardo na Desenergização | Até 30 Segundos | 24–240VCA/VCC

Automatize comandos elétricos com precisão e confiabilidade utilizando o Temporizador Eletrônico COEL AZ-WFS-P. Desenvolvido para realizar a função de retardo na desenergização, ele mantém a saída acionada durante o tempo ajustado mesmo depois que sua alimentação é interrompida.

Com ajuste de aproximadamente 0,5 a 30 segundos, alimentação universal de 24 a 240VCA/VCC e montagem em trilho DIN, é uma solução prática para painéis elétricos, máquinas industriais, sistemas de ventilação, bombas, contatores, válvulas e outros equipamentos que precisam permanecer ligados por alguns segundos após o desligamento do comando.

Principais benefícios

✅ Função de retardo na desenergização

✅ Temporização ajustável de 0,5 a 30 segundos

✅ Alimentação universal de 24 a 240VCA/VCC

✅ Uma saída a relé reversível SPDT

✅ Ajuste frontal simples por botão giratório

✅ LED para indicação do temporizador energizado

✅ Construção compacta para trilho DIN 35mm

✅ Caixa em ABS V0 autoextinguível

✅ Produto original COEL

Como funciona o AZ-WFS-P?

Quando o temporizador recebe alimentação, sua saída é acionada imediatamente. Ao interromper a alimentação, a saída permanece acionada durante o tempo definido no ajuste frontal. Após o término da temporização, o contato retorna à condição inicial.

Essa função é especialmente útil quando o equipamento não deve desligar instantaneamente junto com o comando principal.

Aplicações recomendadas

• Ventiladores e exaustores
• Sistemas de refrigeração
• Bombas e válvulas
• Contatores e relés auxiliares
• Compressores
• Sistemas de lubrificação
• Sinalizadores e alarmes
• Máquinas industriais
• Painéis e quadros elétricos
• Sistemas de automação
• Sequenciamento de comandos
• Retrofit de máquinas

Características técnicas

• Marca: COEL
• Modelo: AZ-WFS-P
• Código: AZ--WFS---P
• Tipo: Relé temporizador eletrônico
• Função: Retardo na desenergização
• Faixa de temporização: Aproximadamente 0,5 a 30 segundos
• Alimentação: 24 a 240VCA/VCC
• Frequência em corrente alternada: 48 a 63Hz
• Saída: 1 relé reversível SPDT
• Capacidade do contato: Até 5A em 250VCA para carga resistiva
• Precisão de repetibilidade: ±2% do fundo de escala
• Exatidão da escala: ±4% do fundo de escala
• Tempo mínimo de reset: 100ms
• Indicação de funcionamento: LED vermelho
• Fixação: Trilho DIN 35mm
• Formato: Padrão disjuntor
• Dimensões frontais: 22,5 × 78mm
• Material da caixa: ABS V0 autoextinguível
• Grau de proteção: IP51 no invólucro e IP20 nos terminais
• Temperatura de operação: 0°C a 50°C

Retardo de desligamento com ajuste simples

O ajuste frontal permite selecionar facilmente por quanto tempo a saída deverá permanecer acionada após o corte da alimentação.

Com uma faixa de até 30 segundos, o AZ-WFS-P é indicado para aplicações que exigem um desligamento rápido, porém controlado, como manter um ventilador ligado para resfriamento, concluir um ciclo de lubrificação ou retardar a abertura de um contator.

Alimentação universal

A faixa de alimentação de 24 a 240VCA/VCC oferece grande flexibilidade para instalação em diferentes circuitos de comando.

O mesmo modelo pode ser utilizado em sistemas de 24V, 110/127V ou 220V, desde que a tensão esteja dentro da faixa especificada. Isso facilita a reposição e reduz a quantidade de versões que precisam ser mantidas em estoque.

Compacto e fácil de instalar

Com apenas 22,5mm de largura, o temporizador ocupa pouco espaço dentro do painel. Sua montagem em trilho DIN 35mm facilita a instalação, a substituição e a manutenção do componente.

A caixa em material ABS V0 autoextinguível oferece maior segurança para utilização em quadros elétricos e aplicações industriais.

Qualidade COEL

A COEL desenvolve instrumentos para automação e controle desde 1954. O temporizador AZ combina operação simples, construção robusta e flexibilidade de alimentação para aplicações em máquinas, painéis e sistemas industriais.

Compre com confiança na Edge Automação

Na Edge Automação, você encontra produtos originais COEL e atendimento técnico especializado para auxiliar na escolha e na aplicação correta do temporizador.

Ao comprar conosco, você conta com:

✔ Produto original COEL
✔ Nota Fiscal
✔ Garantia de fábrica
✔ Envio para todo o Brasil
✔ Embalagem segura
✔ Atendimento técnico especializado
✔ Empresa com mais de 10 anos de experiência em automação industrial

Conteúdo da embalagem

• 01 Temporizador Eletrônico COEL AZ-WFS-P
• Manual de instruções

Perguntas frequentes

Qual é a função deste temporizador?

O AZ-WFS-P realiza o retardo na desenergização. Quando sua alimentação é interrompida, a saída continua acionada pelo tempo ajustado e só depois retorna à condição inicial.

Qual é a faixa de tempo?

Este modelo permite ajuste de aproximadamente 0,5 a 30 segundos.

Funciona em 24V, 127V e 220V?

Sim. Possui alimentação universal de 24 a 240VCA/VCC, podendo ser utilizado em diferentes tensões dentro dessa faixa.

A contagem começa quando o temporizador é ligado?

Não. A saída é acionada imediatamente na energização. A temporização começa quando a alimentação do relé é interrompida.

Posso ligar um motor diretamente na saída?

É necessário verificar a corrente e o tipo da carga. Para motores, solenóides e outras cargas indutivas, recomenda-se utilizar a saída do temporizador para comandar um contator ou relé auxiliar devidamente dimensionado.

Qual a diferença entre o AZ-WFS-P e o AZ-WEM-P?

O AZ-WFS-P trabalha com temporização em segundos, chegando a aproximadamente 30 segundos. O AZ-WEM-P trabalha em minutos, chegando a 15 minutos.
