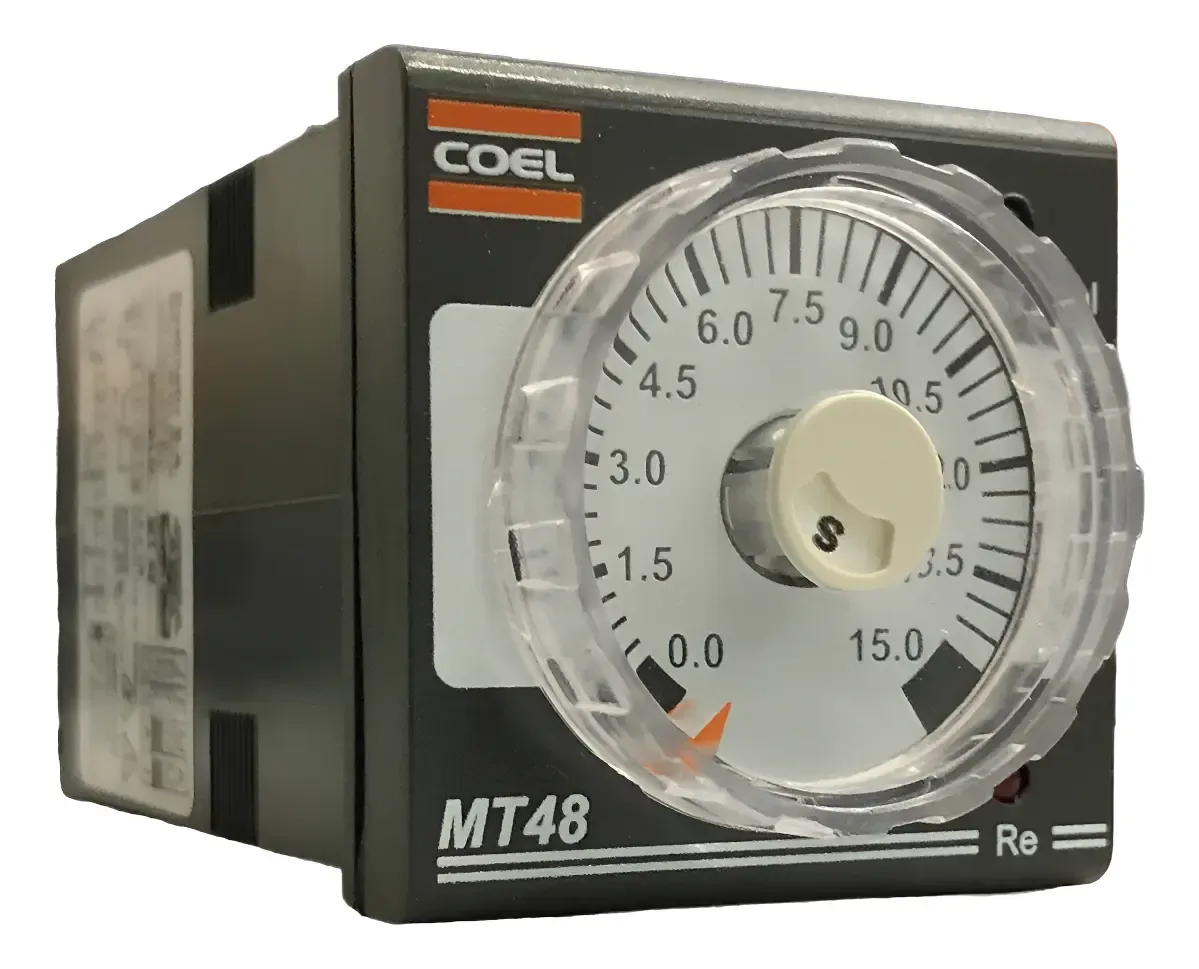

Relé Temporizador Analógico COEL MT48H-R-EN-P | 0–15 Segundos ou Minutos | 100–240VCA | 48x48mm

O Relé Temporizador COEL MT48H-R-EN-P é um temporizador eletrônico microprocessado, versátil e de fácil configuração, desenvolvido para aplicações de automação que exigem retardo ou pulso na energização.

Um dos grandes diferenciais deste modelo é permitir selecionar internamente a base de tempo em segundos ou minutos, oferecendo ajuste de 0 a 15 segundos ou de 0 a 15 minutos no mesmo equipamento. A seleção da função e da base de tempo é feita por microchaves DIP, enquanto o ajuste é realizado facilmente pelo knob frontal.

Com alimentação de 100 a 240VCA, formato padrão DIN 48x48mm e saída a relé reversível SPDT, é indicado para máquinas, painéis elétricos, seladoras, prensas, embaladoras e diversos sistemas de automação industrial.

Principais benefícios

• Alimentação 100–240VCA
• Compatível com redes 127V e 220V
• Escala selecionável em segundos ou minutos
• Ajuste de 0 a 15 segundos / 0 a 15 minutos
• Duas funções de temporização
• Retardo na energização – Função E
• Pulso na energização – Função G
• Configuração através de DIP switches
• Ajuste frontal por knob
• Saída a relé reversível SPDT
• Display/escala frontal de fácil visualização
• Caixa plug-in padrão DIN 48 × 48mm
• Produto original COEL

Ideal para aplicações em

• Máquinas industriais
• Seladoras
• Prensas térmicas
• Empacotadoras
• Ensacadoras
• Estufas
• Fornos
• Máquinas de lavar industriais
• Máquinas para calçados
• Sistemas pneumáticos
• Contatores e válvulas
• Painéis elétricos
• Automação industrial

Essas aplicações estão entre as indicadas comercialmente para a família MT48H.

Características técnicas

• Marca: COEL
• Modelo: MT48H-R-EN-P
• Tipo: Relé temporizador eletrônico analógico
• Alimentação: 100 a 240VCA
• Frequência: 48 a 63Hz
• Consumo aproximado: 3,5VA
• Escala: 0 a 15
• Base de tempo: Segundos ou minutos
• Faixa em segundos: 0 a 15 segundos
• Faixa em minutos: 0 a 15 minutos
• Funções: Retardo ou pulso na energização
• Seleção de função: Microchaves DIP
• Seleção da base de tempo: Microchaves DIP
• Ajuste: Knob frontal
• Saída: Relé SPDT
• Temperatura de operação: 0 a 50°C
• Temperatura de armazenamento: -10 a 65°C
• Umidade: 35 a 85%, sem condensação
• Grau de proteção frontal: IP51
• Formato: DIN 48 × 48mm
• Caixa: ABS V0

Duas escalas no mesmo temporizador

O MT48H-R-EN-P oferece flexibilidade para aplicações que trabalham tanto com tempos curtos quanto com ciclos mais longos.

Através das microchaves DIP internas, é possível selecionar:

Segundos: ajuste frontal de 0 a 15 segundos.

Minutos: ajuste frontal de 0 a 15 minutos.

Depois de selecionar a base, o tempo desejado é ajustado diretamente pelo knob frontal.

Retardo na energização – Função E

Na função de retardo na energização, ao receber alimentação o temporizador inicia a contagem do período ajustado.

Ao término desse tempo, o relé de saída é acionado.

Essa função é muito utilizada para:

• Sequenciamento de máquinas
• Retardo no acionamento de contatores
• Partidas temporizadas
• Sistemas pneumáticos
• Intertravamentos
• Automação de processos

Pulso na energização – Função G

Na função pulso na energização, o relé é acionado quando o temporizador recebe alimentação e permanece acionado durante o período configurado.

Ao término do tempo, a saída retorna automaticamente ao estado inicial.

As funções E (retardo) e G (pulso) são selecionadas através das microchaves DIP do equipamento.

Ajuste frontal simples

O knob frontal permite ajustar rapidamente o valor de temporização dentro da escala selecionada.

Essa configuração torna o MT48H especialmente prático para máquinas em que o operador ou técnico precisa alterar periodicamente o tempo do processo.

Formato industrial 48 × 48mm

O MT48H utiliza caixa plug-in padrão DIN 48 × 48mm, facilitando sua instalação na porta de painéis e máquinas.

Esse formato também torna o equipamento uma excelente alternativa para reposição e retrofit de temporizadores instalados em máquinas industriais.

Importante para reposição

Se você está comprando o temporizador para substituir um componente existente, confira o código completo:

MT48H-R-EN-P

A COEL possui diferentes versões da família MT48H, e pequenas alterações no código podem representar diferenças na escala de tempo ou configuração do equipamento.

Qualidade COEL

O MT48H combina duas funções de temporização, duas bases de tempo e ajuste frontal em um equipamento compacto e de fácil utilização, sendo uma solução prática para automação e manutenção de máquinas industriais.

Compre com confiança na Edge Automação

Na Edge Automação, você encontra produtos originais COEL e atendimento técnico especializado em automação industrial.

Além de comercializar componentes, nossa equipe trabalha diariamente com manutenção de máquinas, painéis elétricos, CLPs e sistemas de automação, oferecendo mais segurança para quem precisa identificar ou substituir um componente industrial.

Ao comprar conosco, você conta com produto original, Nota Fiscal, garantia, envio para todo o Brasil e atendimento técnico especializado.

Conteúdo da embalagem

• 01 Relé Temporizador COEL MT48H-R-EN-P

Perguntas frequentes

Qual é a faixa de tempo? O modelo permite selecionar a base em segundos ou minutos, trabalhando com escala de 0 a 15 segundos ou 0 a 15 minutos.

Funciona em 127V e 220V? Sim. A alimentação é de 100 a 240VCA, portanto atende redes de 127V e 220V dentro dessa faixa.

Quais funções possui? Possui retardo na energização (E) e pulso na energização (G).

Como seleciono segundos ou minutos? A base de tempo é selecionada através das microchaves DIP internas. Depois, o valor é ajustado pelo knob frontal.

Possui saída a relé? Sim. O MT48H utiliza uma saída a relé reversível SPDT.

É um controlador de temperatura? Não. Embora às vezes seja anunciado incorretamente dessa forma, o MT48H-R-EN-P é um temporizador, não um controlador de temperatura. Inclusive, vale corrigir o título atual que encontrei na loja da Edge, que aparece como “Relógio Controlador Temperatura MT48H-R-EN-P”.
