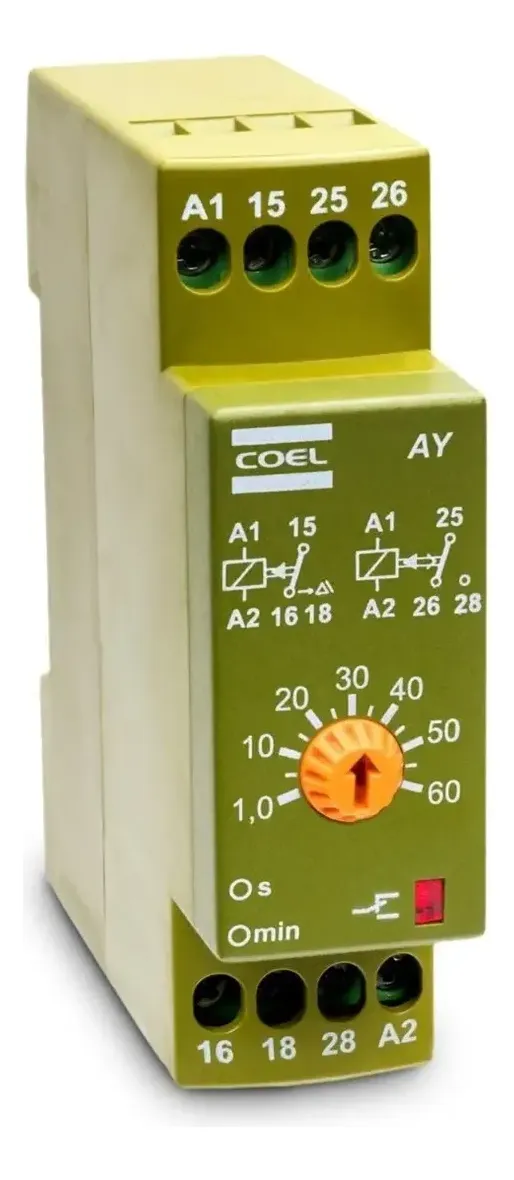

Relé Temporizador Estrela-Triângulo COEL AY-HGS-P | 1 a 60 Segundos | 94–242VCA

O Relé Temporizador COEL AY-HGS-P foi desenvolvido para automatizar a partida estrela-triângulo de motores trifásicos, proporcionando uma comutação segura entre os contatores de estrela e triângulo.

Com alimentação de 94 a 242VCA, ajuste de temporização de 1 a 60 segundos, duas saídas a relé SPDT e um intervalo fixo de aproximadamente 50 ms entre a desenergização da estrela e a energização do triângulo, o AY-HGS-P reduz os picos de corrente durante a partida e protege o sistema contra sobreposição dos contatores.

É indicado para motores de indução trifásicos utilizados em compressores, bombas, ventiladores, esteiras, máquinas industriais e outros equipamentos que utilizam partida estrela-triângulo.

Principais benefícios

✅ Temporizador específico para partida estrela-triângulo

✅ Alimentação universal 94 a 242VCA

✅ Ajuste de tempo de 1 a 60 segundos

✅ Duas saídas a relé SPDT

✅ Intervalo fixo de aproximadamente 50 ms entre estrela e triângulo

✅ Alta precisão e repetibilidade

✅ LED indicador de funcionamento

✅ Montagem em trilho DIN 35 mm

✅ Produto original COEL

Ideal para aplicações

• Motores trifásicos
• Compressores
• Bombas
• Ventiladores industriais
• Exaustores
• Esteiras transportadoras
• Máquinas para panificação
• Geradores
• Máquinas industriais
• Painéis elétricos
• Centros de Controle de Motores (CCM)

Características técnicas

• Marca: COEL
• Modelo: AY-HGS-P
• Código: AY--HGS---P
• Tipo: Relé temporizador para partida estrela-triângulo
• Alimentação: 94 a 242VCA
• Frequência: 48 a 63Hz
• Faixa de temporização: 1 a 60 segundos
• Saídas: 2 relés SPDT
• Capacidade dos contatos: 5A em 250VCA (carga resistiva)
• Tempo fixo de transição estrela/triângulo: aproximadamente 50 ms
• Consumo aproximado: 3VA
• Precisão de repetibilidade: ±2% do fundo de escala
• Exatidão da escala: ±4% do fundo de escala
• Tempo mínimo de reset: 100 ms
• Montagem: Trilho DIN 35 mm
• Dimensões: 22,5 × 78 × 70 mm
• Material da caixa: ABS V0 autoextinguível
• Grau de proteção: IP51 no invólucro e IP20 nos terminais

Como funciona a partida estrela-triângulo?

Ao energizar o temporizador:

1. O relé da estrela é acionado imediatamente.
2. O motor permanece em estrela durante o tempo ajustado (1 a 60 segundos).
3. O temporizador desliga o contator da estrela.
4. Aguarda um intervalo fixo de aproximadamente 50 ms.
5. Aciona automaticamente o contator do triângulo, mantendo-o ligado enquanto houver alimentação.

Esse pequeno intervalo evita que ambos os contatores permaneçam energizados ao mesmo tempo, aumentando a segurança da partida.

Vantagens da partida estrela-triângulo

• Redução da corrente de partida do motor
• Menor queda de tensão na rede elétrica
• Menor esforço mecânico no conjunto motriz
• Maior vida útil dos componentes elétricos
• Partidas mais suaves em motores trifásicos

Instalação em trilho DIN

O AY-HGS-P possui caixa compacta padrão disjuntor, facilitando a instalação em quadros elétricos e painéis de comando com fixação em trilho DIN 35 mm.

Qualidade COEL

A COEL fabrica instrumentos para automação industrial desde 1954. A linha AY foi desenvolvida especificamente para comandos de partida estrela-triângulo, oferecendo simplicidade, robustez e alta confiabilidade para aplicações industriais.

Compre com confiança na Edge Automação

Na Edge Automação, você encontra produtos originais COEL e suporte técnico especializado para auxiliar na especificação e aplicação correta do temporizador.

Ao comprar conosco, você conta com:

✔ Produto original COEL
✔ Nota Fiscal
✔ Garantia de fábrica
✔ Envio para todo o Brasil
✔ Embalagem segura
✔ Atendimento técnico especializado
✔ Empresa com mais de 10 anos de experiência em automação industrial

Conteúdo da embalagem

• 01 Relé Temporizador Estrela-Triângulo COEL AY-HGS-P
• Manual de instruções

Perguntas frequentes

Este temporizador serve para qualquer motor?

Ele é indicado para motores trifásicos com partida estrela-triângulo, desde que o motor e o sistema de comando sejam compatíveis com esse tipo de partida.

Qual a faixa de ajuste?

O AY-HGS-P possui ajuste de 1 a 60 segundos.

Qual a alimentação?

Esta versão trabalha com 94 a 242VCA, atendendo redes de 110/127V e 220VCA.

Quantas saídas possui?

Possui 2 relés SPDT, um destinado ao contator estrela e outro ao contator triângulo.

O equipamento evita o acionamento simultâneo dos contatores?

Sim. Existe um intervalo fixo de aproximadamente 50 ms entre a desenergização da estrela e a energização do triângulo, reduzindo o risco de curto-circuito entre os contatores.
