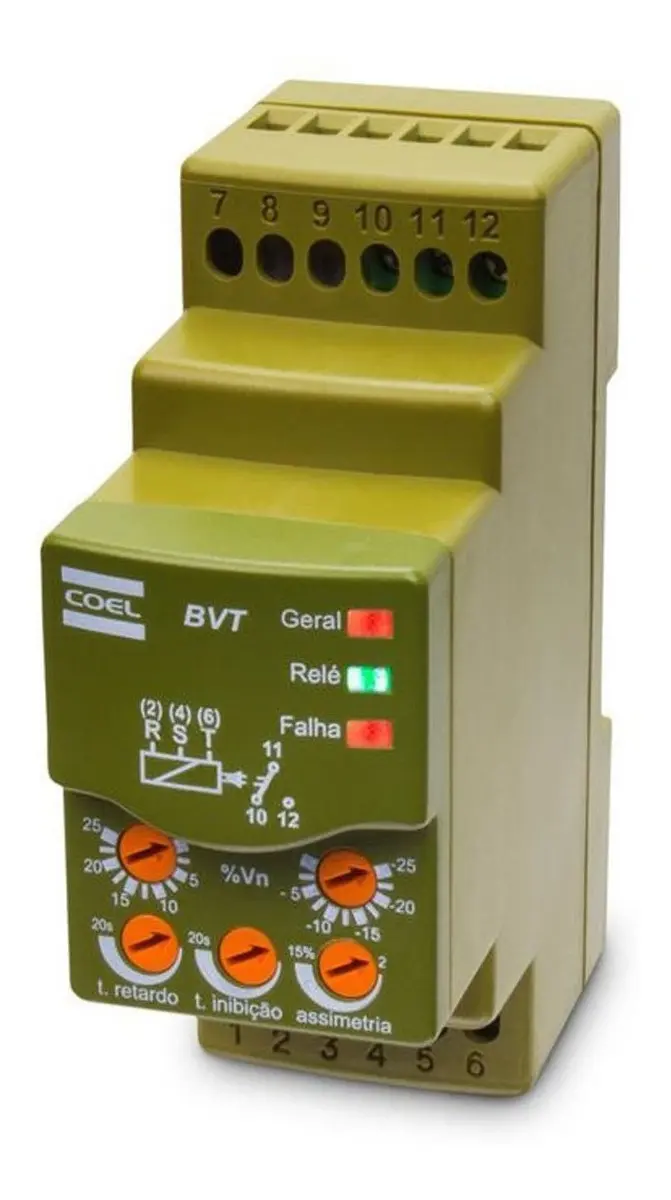

Relé Monitor de Tensão Trifásico COEL BVTT-P 380VCA | Falta, Sequência e Assimetria de Fase

Proteja motores, máquinas e painéis elétricos contra falhas na rede trifásica com o Relé Monitor de Tensão COEL BVTT-P 380VCA. Desenvolvido para aplicações industriais, ele monitora continuamente as três fases e atua quando identifica condições que possam comprometer o funcionamento ou causar danos aos equipamentos.

O BVTT-P reúne, em um único dispositivo, supervisão de falta de fase, sequência incorreta, mínima e máxima tensão e assimetria angular entre as fases, também conhecida como fase fantasma. Possui ajustes frontais de tensão, assimetria e temporização, permitindo configurar a proteção conforme as características da instalação.

É indicado para motores trifásicos, bombas, compressores, elevadores, esteiras, sistemas de climatização, geradores, CCMs e outras aplicações em que uma falha elétrica pode provocar parada, inversão de rotação ou danos ao equipamento.

Principais benefícios

✅ Monitora redes trifásicas de 380VCA

✅ Detecta falta de fase

✅ Identifica sequência de fases invertida

✅ Protege contra mínima e máxima tensão

✅ Detecta assimetria angular e fase fantasma

✅ Tempo de inibição na partida ajustável

✅ Tempo de retardo no desligamento ajustável

✅ Indicação visual do funcionamento e do tipo de falha

✅ Saída a relé reversível para comando do circuito

✅ Montagem compacta em trilho DIN

✅ Produto original COEL

Proteção completa para redes trifásicas

Falhas de fase e variações de tensão podem provocar aquecimento excessivo, perda de torque, inversão do sentido de rotação e danos em motores e máquinas. O COEL BVTT-P monitora a alimentação continuamente e desaciona sua saída quando a condição permanece fora dos limites configurados.

O relé de saída trabalha energizado durante o funcionamento normal e desenergiza quando ocorre uma falha, característica conhecida como segurança intrínseca.

Falhas monitoradas

O BVTT-P pode identificar:

• Falta da fase R;
• Falta da fase S;
• Falta da fase T;
• Tensão abaixo do limite configurado;
• Tensão acima do limite configurado;
• Sequência de fases invertida;
• Assimetria excessiva entre as fases.

O LED frontal de falha utiliza diferentes sequências de piscadas para auxiliar na identificação da condição detectada, agilizando inspeções e manutenções.

Aplicações recomendadas

• Motores trifásicos
• Bombas e bombas submersas
• Compressores
• Sistemas de ar-condicionado
• Elevadores
• Escadas rolantes
• Pontes rolantes
• Esteiras transportadoras
• Grupos geradores
• Chaves de partida
• Centros de Controle de Motores — CCM
• Cabines primárias
• Subestações
• Painéis e quadros elétricos
• Máquinas em que o sentido de rotação é crítico

Essas aplicações estão entre as recomendadas pela própria COEL para a linha BVT.

Características técnicas

• Marca: COEL
• Modelo: BVTT-P
• Tipo: Monitor de tensão trifásico completo
• Tensão nominal: 380VCA
• Frequência da rede: 50/60Hz
• Supervisão de mínima tensão: Sim
• Supervisão de máxima tensão: Sim
• Falta de fase: Sim
• Sequência de fase: Sim
• Assimetria angular: Sim
• Faixa de ajuste de tensão: até ±25% da tensão nominal
• Ajuste de assimetria: 2% a 15%
• Histerese: 2% da tensão nominal
• Tempo de inibição na partida: 0,1 a 20 segundos
• Tempo de retardo no desligamento: 0,1 a 20 segundos
• Saída: 1 relé reversível SPDT
• Capacidade do contato: 5A em 250VCA para carga resistiva
• Precisão a 25°C: ±2% do fundo de escala
• Temperatura de operação: 0°C a 50°C
• Fixação: Trilho DIN 35mm
• Material da caixa: ABS V0 autoextinguível
• Grau de proteção: IP40 na caixa e IP20 nos terminais

As especificações são baseadas no manual técnico da linha BVT da COEL.

Temporização ajustável

O tempo de inibição na partida evita atuações indevidas durante a energização do sistema. Ele pode ser ajustado entre 0,1 e 20 segundos.

O tempo de retardo no desligamento determina por quanto tempo a falha deve permanecer antes que a saída seja desacionada. Também pode ser ajustado entre 0,1 e 20 segundos. Essa regulagem ajuda a evitar desligamentos causados por oscilações muito rápidas da rede.

Instalação compacta em trilho DIN

O BVTT-P possui formato compacto para montagem interna em painéis, com fixação em trilho DIN de 35mm. Sua construção em ABS autoextinguível facilita a integração em quadros elétricos e conjuntos de partida de motores.

Qualidade COEL

A COEL é uma fabricante brasileira especializada em instrumentos para automação e controle. O monitor BVT foi desenvolvido para supervisionar sistemas trifásicos e oferecer diagnóstico visual das principais falhas elétricas que podem afetar motores e equipamentos industriais.

Compre com confiança na Edge Automação

Na Edge Automação, você encontra produtos originais COEL e atendimento técnico especializado para auxiliar na especificação e aplicação correta do equipamento.

Ao comprar conosco, você conta com:

✔ Produto original COEL
✔ Nota Fiscal
✔ Garantia de fábrica
✔ Envio para todo o Brasil
✔ Embalagem segura
✔ Atendimento técnico especializado
✔ Empresa com mais de 10 anos de experiência em automação industrial

Conteúdo da embalagem

• 01 Relé Monitor de Tensão Trifásico COEL BVTT-P 380VCA
• Manual de instruções

Perguntas frequentes

Este relé é para rede monofásica ou trifásica?

O BVTT-P é um monitor para redes trifásicas de 380VCA. Ele utiliza as três fases para verificar falta, sequência, níveis de tensão e assimetria.

Ele protege diretamente o motor?

O BVTT-P monitora a rede e comanda sua saída a relé. Normalmente, essa saída é utilizada no circuito de comando do contator responsável por ligar e desligar o motor.

Ele detecta fase invertida?

Sim. O equipamento identifica sequência de fases incorreta, recurso importante em máquinas nas quais o sentido de rotação deve ser mantido.

O limite de mínima e máxima tensão pode ser ajustado?

Sim. O modelo permite configurar os limites de mínima e máxima tensão em até ±25% da tensão nominal.

Possui saída reversível?

Sim. Conta com uma saída a relé reversível SPDT, com capacidade de até 5A em 250VCA para carga resistiva.
