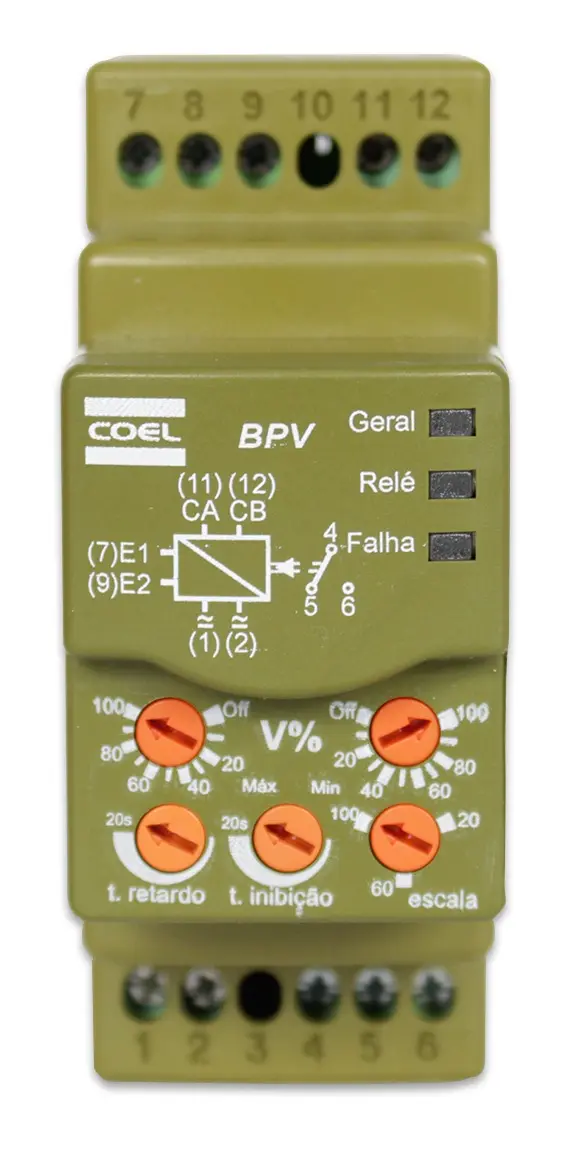

Relé Monitor de Tensão COEL BPVWB-P | Mínima e Máxima Tensão | 20/60/100VCA/VCC | Alimentação 24–240VCA/VCC

O Relé Monitor de Tensão COEL BPVWB-P é um dispositivo eletrônico desenvolvido para monitorar e proteger circuitos elétricos contra subtensão e sobretensão, contribuindo para maior segurança e confiabilidade no funcionamento de máquinas e equipamentos.

Com alimentação universal de 24 a 240VCA/VCC, o equipamento permite selecionar três escalas de supervisão de tensão: 20V, 60V ou 100V, sendo especialmente indicado para circuitos de baixa tensão em corrente alternada ou contínua.

Possui ajustes independentes de tensão mínima e máxima, temporização de partida, retardo no desligamento e uma saída a relé reversível, permitindo integrar a proteção a sistemas de comando industrial.

É uma excelente solução para painéis elétricos, sistemas alimentados por baterias, fontes industriais, circuitos de comando e equipamentos que exigem monitoramento constante da tensão elétrica.

Principais benefícios

• Monitoramento de mínima e máxima tensão

• Alimentação universal de 24 a 240VCA/VCC

• Três escalas selecionáveis: 20V, 60V e 100V

• Supervisão de tensão em corrente alternada ou contínua

• Ajuste independente dos limites de subtensão e sobretensão

• Temporização de inibição na partida

• Retardo ajustável no desligamento

• Função de memória de falha

• Histerese para maior estabilidade de operação

• Uma saída a relé reversível SPDT

• Instalação compacta em trilho DIN 35mm

• Produto original COEL

Ideal para aplicações em

• Painéis elétricos industriais

• Circuitos de comando em corrente contínua

• Sistemas de alimentação por baterias

• Fontes de alimentação industriais

• Equipamentos de automação

• Máquinas industriais

• Sistemas de bombeamento

• Motores monofásicos

• Quadros de distribuição

• Sistemas de controle de tensão

• Circuitos de proteção elétrica

• Centros de Controle de Motores (CCM)

• Equipamentos que exigem supervisão de tensão

Características técnicas

• Marca: COEL

• Modelo: BPVWB-P

• Código completo: BPVWB--P----

• Tipo: Relé monitor eletrônico de tensão

• Função: Monitoramento de mínima e máxima tensão

• Alimentação auxiliar: 24 a 240VCA/VCC

• Escalas de supervisão: 20V, 60V ou 100V

• Tipo de tensão monitorada: CA ou CC

• Frequência em CA: 50/60Hz

• Seleção da escala: Ajuste frontal

• Limite de mínima tensão: Ajustável

• Limite de máxima tensão: Ajustável

• Tempo de inibição na partida: 0,1 a 20 segundos

• Tempo de retardo no desligamento: 0,1 a 20 segundos

• Memória de falha: Sim

• Histerese: Com possibilidade de alteração por resistor externo

• Saída: 1 relé reversível SPDT

• Capacidade do contato: 8A em 250VCA (AC1, carga resistiva)

• Consumo aproximado: 3VA

• Precisão de repetibilidade: ±1% do fundo de escala

• Exatidão da escala: ±8% do fundo de escala

• Temperatura de operação: 0°C a +50°C

• Temperatura de armazenamento: -10°C a +65°C

• Grau de proteção do invólucro: IP51

• Grau de proteção dos terminais: IP20

• Fixação: Trilho DIN 35mm

• Dimensões: 35,8 × 90 × 73mm

• Material da caixa: ABS V0 autoextinguível

• Peso aproximado: 71g

Monitoramento de mínima e máxima tensão

O COEL BPVWB-P monitora continuamente a tensão aplicada à entrada de supervisão.

O usuário pode configurar dois limites:

Tensão mínima: determina o valor abaixo do qual o equipamento identifica uma condição de subtensão.

Tensão máxima: determina o valor acima do qual o equipamento identifica uma condição de sobretensão.

Quando a tensão monitorada ultrapassa os limites estabelecidos, o relé altera o estado de sua saída após o tempo de retardo configurado.

Essa função permite comandar contatores, sinalizadores, alarmes e outros dispositivos de proteção.

Três escalas de tensão no mesmo equipamento

Um dos principais diferenciais da versão BPVWB-P é a possibilidade de selecionar três escalas de supervisão:

• 20V

• 60V

• 100V

Essas escalas permitem adaptar o monitoramento a diferentes circuitos de baixa tensão, respeitando os limites de ajuste especificados pelo fabricante.

Importante: as escalas de 20V, 60V e 100V correspondem à tensão monitorada, enquanto a alimentação auxiliar do equipamento é de 24 a 240VCA/VCC.

Proteção contra subtensão

A subtensão ocorre quando a tensão elétrica fica abaixo do valor necessário para o funcionamento adequado de um equipamento.

Dependendo da aplicação, essa condição pode provocar:

• Desligamentos inesperados

• Falhas em circuitos de comando

• Funcionamento inadequado de contatores

• Perda de desempenho

• Interrupções de processos industriais

O BPVWB-P permite identificar essa condição e atuar no circuito de comando para reduzir os riscos associados.

Proteção contra sobretensão

A sobretensão ocorre quando a tensão ultrapassa o limite máximo estabelecido para o sistema.

Essa condição pode comprometer componentes eletrônicos e dispositivos de alimentação.

Com o BPVWB-P, é possível configurar um limite máximo e utilizar a saída do relé para interromper o funcionamento de equipamentos ou gerar uma sinalização de falha.

O relé monitora a tensão, mas não atua como estabilizador ou supressor de surtos.

Temporização ajustável

O equipamento possui dois recursos importantes para evitar desligamentos desnecessários.

Tempo de inibição na partida

Permite configurar um intervalo de 0,1 a 20 segundos durante o qual o monitoramento é inibido na energização.

Esse recurso ajuda a evitar atuações indevidas provocadas por oscilações transitórias no momento da partida.

Tempo de retardo no desligamento

Também ajustável de 0,1 a 20 segundos, determina por quanto tempo uma condição de falha deve permanecer antes da atuação da saída.

Isso ajuda a evitar desligamentos causados por variações muito rápidas da tensão.

Função de memória de falha

O BPVWB-P possui função de memória de falha, permitindo configurar o comportamento do equipamento após a identificação de uma condição anormal.

Esse recurso pode ser útil em aplicações que exigem intervenção do operador antes do restabelecimento do funcionamento.

A configuração deve ser realizada conforme as necessidades do circuito e as orientações do fabricante.

Saída a relé reversível

O equipamento possui uma saída SPDT, com capacidade nominal de até 8A em 250VCA para carga resistiva.

Essa saída pode ser utilizada para comandar:

• Contatores

• Relés auxiliares

• Alarmes

• Sinaleiros

• Circuitos de bloqueio

• Sistemas de proteção

Para cargas indutivas ou de maior potência, deve-se verificar a capacidade de manobra e utilizar componentes auxiliares corretamente dimensionados.

Instalação compacta em trilho DIN

O BPVWB-P possui caixa compacta padrão disjuntor, com fixação em trilho DIN 35mm.

Sua largura de aproximadamente 35,8mm facilita a instalação em quadros elétricos e painéis industriais, proporcionando organização e praticidade durante a montagem.

A caixa em ABS V0 autoextinguível oferece resistência e segurança para aplicações em ambientes industriais.

Diferença entre BPVWA-P e BPVWB-P

A COEL disponibiliza duas versões do monitor BPVW, com escalas diferentes.

Ambas possuem alimentação auxiliar universal de 24 a 240VCA/VCC.

O modelo deste anúncio é o BPVWB-P, versão para escalas de baixa tensão.

Qualidade COEL

A COEL desenvolve instrumentos para automação e controle industrial desde 1954.

A linha BPV foi projetada para monitorar variações de tensão em circuitos elétricos, oferecendo ajustes de mínima e máxima tensão, temporização e saída a relé em um equipamento compacto.

Compre com confiança na Edge Automação

Na Edge Automação, você encontra produtos originais COEL e atendimento técnico especializado para auxiliar na escolha e aplicação correta dos componentes.

Nossa equipe trabalha diariamente com automação industrial, manutenção elétrica, montagem de painéis, comandos elétricos e modernização de máquinas, oferecendo conhecimento técnico para quem precisa proteger ou monitorar equipamentos industriais.

Ao comprar conosco, você conta com:

• Produto original COEL

• Nota Fiscal

• Garantia de fábrica

• Envio para todo o Brasil

• Embalagem segura

• Atendimento técnico especializado

• Empresa com mais de 10 anos de experiência em automação industrial

Conteúdo da embalagem

• 01 Relé Monitor de Tensão COEL BPVWB-P

• Manual de instruções, conforme fornecimento do fabricante

Perguntas frequentes

Para que serve o Relé COEL BPVWB-P?

Serve para monitorar a tensão de circuitos elétricos e identificar condições de subtensão ou sobretensão, permitindo atuar sobre um circuito de comando.

Qual é a alimentação do equipamento?

Possui alimentação auxiliar universal de 24 a 240VCA/VCC.

Quais tensões ele monitora?

Esta versão possui três escalas selecionáveis: 20V, 60V e 100V, com ajustes de mínima e máxima tensão.

Pode monitorar tensão contínua?

Sim. O BPVWB-P permite supervisionar tensões em corrente alternada ou contínua, respeitando os limites de sua entrada de monitoramento.

Funciona em 24VCC?

Sim. A alimentação auxiliar aceita 24VCC. Para monitorar um circuito de 24VCC, deve-se selecionar a escala adequada e configurar os limites desejados.

Possui saída a relé?

Sim. Possui uma saída reversível SPDT, com capacidade nominal de 8A em 250VCA para carga resistiva.

É possível ajustar o tempo de atuação?

Sim. Possui ajuste de inibição na partida e retardo no desligamento, ambos de 0,1 a 20 segundos.

Pode ser utilizado para proteger motores?

Pode integrar o circuito de comando de motores e outros equipamentos, desde que corretamente dimensionado. Não substitui disjuntores, relés de sobrecarga ou outras proteções específicas.

Qual é a diferença entre BPVWA e BPVWB?

O BPVWA trabalha com escalas de 100V, 175V e 250V. O BPVWB possui escalas de 20V, 60V e 100V, sendo indicado para supervisão de tensões menores.

Pode ser instalado em trilho DIN?

Sim. Possui fixação em trilho DIN 35mm, facilitando a instalação em painéis elétricos.
