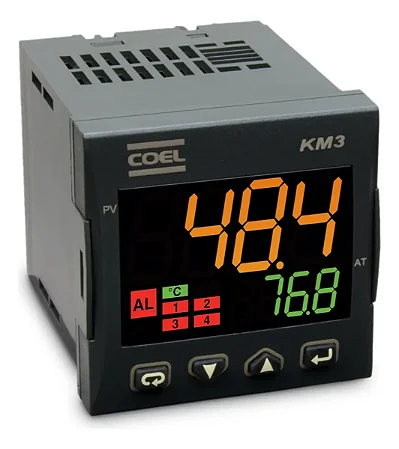

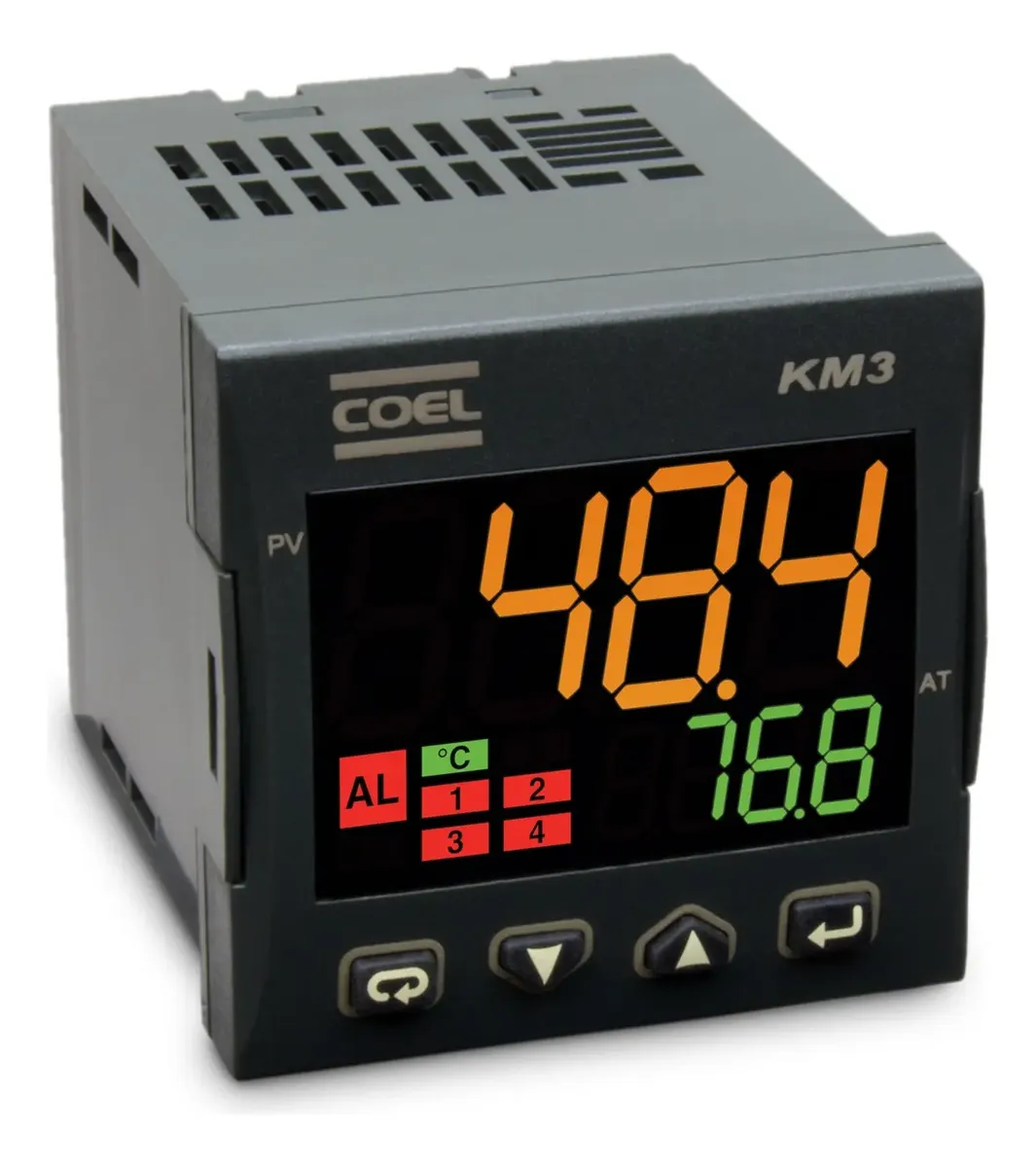

Controlador de Temperatura e Processos COEL KM3PLCRRRD-E-P | PID | 24VCA/VCC | 3 Relés + Saída SSR

O Controlador de Temperatura COEL KM3PLCRRRD-E-P é um controlador digital de processos da família Kube, desenvolvido para aplicações industriais que exigem precisão, repetibilidade e programação de ciclos térmicos.

O modelo trabalha com alimentação em 24VCA/VCC, possui entrada universal para diversos sensores, controle PID ou ON/OFF, programação de até 4 rampas e 4 patamares, temporizador independente e quatro saídas configuradas em três relés SPST e uma saída em tensão para acionamento de SSR.

É indicado para fornos, estufas, prensas térmicas, seladoras, máquinas de embalagem, autoclaves, secadores e outros equipamentos que necessitam controlar temperatura, tempo e etapas do processo.

Principais benefícios

✅ Controle de temperatura e processos industriais

✅ Alimentação em 24VCA/VCC

✅ Controle PID ou ON/OFF

✅ Função de autoajuste evoTUNE

✅ Até 4 rampas e 4 patamares

✅ Temporizador independente com diferentes modos de operação

✅ Entrada universal para sensores e sinais analógicos

✅ Três saídas a relé SPST

✅ Uma saída em 12VCC para acionamento de SSR

✅ Comunicação serial RS485 Modbus RTU

✅ Display LED com três cores

✅ Contador de horas para manutenção preventiva

✅ Wattímetro incorporado

✅ Formato compacto 48 × 48mm

✅ Produto original COEL

Ideal para aplicações em

• Fornos industriais
• Estufas
• Prensas térmicas
• Seladoras
• Máquinas de embalagem
• Autoclaves
• Sistemas de esterilização
• Secadores
• Sopradoras
• Vulcanizadoras
• Máquinas de calçados
• Túneis de encolhimento
• Tratamentos térmicos
• Laboratórios
• Fundição
• Equipamentos de aquecimento e refrigeração

A própria COEL indica a linha KM3P para aplicações como estufas, fornos, prensas, embaladoras, secadores, seladoras, autoclaves e processos de tratamento térmico.

Características técnicas

• Marca: COEL
• Linha: Kube
• Modelo: KM3PLCRRRD-E-P
• Tipo: Controlador de temperatura e processos
• Alimentação: 24VCA/VCC
• Controle: PID ou ON/OFF
• Função Rampa e Patamar: Até 4 rampas e 4 patamares
• Temporizador: Independente, com cinco modos de operação
• Entrada: Universal
• Comunicação: RS485 isolada
• Protocolo: Modbus RTU
• Display: LED dinâmico de três cores
• Dimensões frontais: 48 × 48mm
• Profundidade aproximada: 75,5mm
• Recorte do painel: 45 × 45mm
• Montagem: Porta de painel
• Tempo de amostragem: 130ms
• Atualização do display: 500ms
• Precisão total: ±0,5% do fundo de escala ±1 dígito a 25°C
• Consumo máximo: 5VA
• Temperatura de operação: 0°C a 50°C
• Grau de proteção frontal: IP65 com guarnição de vedação opcional
• Grau de proteção dos terminais: IP20
• Conector: Extraível

Configuração das saídas deste modelo

O código KM3PLCRRRD-E-P identifica uma configuração com:

• Saída 1: Relé SPST, até 4A em carga resistiva;
• Saída 2: Relé SPST, até 2A em carga resistiva;
• Saída 3: Relé SPST, até 2A em carga resistiva;
• Saída 4: Pulso em 12VCC para acionamento de relé de estado sólido — SSR.

A saída para SSR fornece sinal lógico de aproximadamente 12VCC, não sendo destinada à alimentação direta da carga. Ela deve comandar um relé de estado sólido compatível e corretamente dimensionado.

Entrada universal para sensores

O KM3PLCRRRD-E-P permite configurar diferentes sensores de temperatura e sinais de processo, incluindo:

• Termopar tipo J;
• Termopar tipo K;
• Termopar tipo R;
• Termopar tipo S;
• Termopar tipo T;
• Pt100;
• Pt1000;
• Sensores PTC e NTC;
• Sinais em milivolts;
• Sinais em volts;
• Sinais de 0 ou 4 a 20mA.

Essa flexibilidade permite utilizar o mesmo controlador em diferentes tipos de máquinas e processos, desde que a entrada seja corretamente parametrizada.

Controle PID com evoTUNE

O controle PID ajusta a potência aplicada ao processo para manter a temperatura próxima ao valor programado, reduzindo oscilações e melhorando a estabilidade térmica.

A função evoTUNE analisa o comportamento do processo e auxilia na definição automática dos parâmetros de controle, facilitando a configuração inicial do equipamento.

Programação de rampas e patamares

A função de Rampa e Patamar permite criar ciclos automáticos de temperatura.

A rampa determina a velocidade de aumento ou redução da temperatura. O patamar mantém o processo em determinado valor durante o tempo programado.

O controlador permite trabalhar com até quatro rampas e quatro patamares, além de programar eventos para cada segmento. Esse recurso é especialmente útil em tratamentos térmicos, cura, secagem, esterilização e aquecimentos graduais.

Comunicação RS485 Modbus RTU

A interface serial permite integrar o controlador a:

• CLPs;
• IHMs;
• Sistemas supervisórios;
• Computadores industriais;
• Redes de automação.

A comunicação utiliza interface RS485 isolada e protocolo Modbus RTU, com endereço e velocidade configuráveis.

Display de três cores

O display pode mudar de cor conforme a diferença entre a temperatura medida e o valor programado.

Uma configuração típica permite visualizar:

• Laranja quando a temperatura está abaixo da faixa;
• Verde quando está próxima do setpoint;
• Vermelho quando está acima da faixa.

Essa indicação facilita o acompanhamento do processo mesmo à distância.

Recursos adicionais

O controlador também oferece recursos como:

• Contador de horas de funcionamento;
• Indicação estimada de potência instantânea e consumida;
• Alarmes configuráveis;
• Controle manual da saída;
• Soft-start;
• Entrada digital;
• Retomada de programa após interrupção de energia;
• Programação de eventos durante rampas e patamares;
• Proteção de acesso aos parâmetros.

Qualidade COEL

A linha KM3P reúne controle PID, programação de processos, temporização, comunicação industrial e múltiplas saídas em um único equipamento compacto.

É uma solução indicada tanto para novos projetos quanto para manutenção e modernização de máquinas que exigem controle preciso de temperatura.

Compre com confiança na Edge Automação

Na Edge Automação, você encontra produtos originais COEL e atendimento técnico especializado para auxiliar na especificação e aplicação correta do controlador.

Ao comprar conosco, você conta com:

✔ Produto original COEL
✔ Nota Fiscal
✔ Garantia de fábrica
✔ Envio para todo o Brasil
✔ Embalagem segura
✔ Atendimento técnico especializado
✔ Empresa com mais de 10 anos de experiência em automação industrial

Conteúdo da embalagem

• 01 Controlador de Temperatura e Processos COEL KM3PLCRRRD-E-P
• 01 Sistema de fixação no painel
• 01 Manual de instruções

Sensores, SSR e demais acessórios não acompanham o controlador, salvo quando expressamente informados no anúncio.

Perguntas frequentes

Este modelo funciona em 110V ou 220V?

Não diretamente. O KM3PLCRRRD-E-P é a versão com alimentação em 24VCA/VCC. Para alimentação de 100 a 240V, deve ser selecionada uma versão com código de alimentação compatível.

Ele acompanha sensor de temperatura?

Não. O sensor deve ser adquirido separadamente conforme a temperatura, o ambiente e o tipo de processo.

Possui saída para SSR?

Sim. A quarta saída fornece um sinal em aproximadamente 12VCC para comandar um relé de estado sólido compatível.

As outras saídas são a relé?

Sim. Esta configuração possui três saídas a relé SPST, sendo uma de até 4A e duas de até 2A para cargas resistivas.

Possui controle PID?

Sim. Pode trabalhar com controle PID ou ON/OFF, conforme a aplicação.

Possui rampa e patamar?

Sim. Permite configurar até quatro rampas e quatro patamares.

Possui comunicação com CLP?

Sim. O modelo conta com interface RS485 e protocolo Modbus RTU.

Pode controlar uma resistência diretamente?

Depende da potência e da corrente da resistência. Em aplicações industriais, normalmente a saída do controlador comanda um contator ou SSR dimensionado para a carga.
