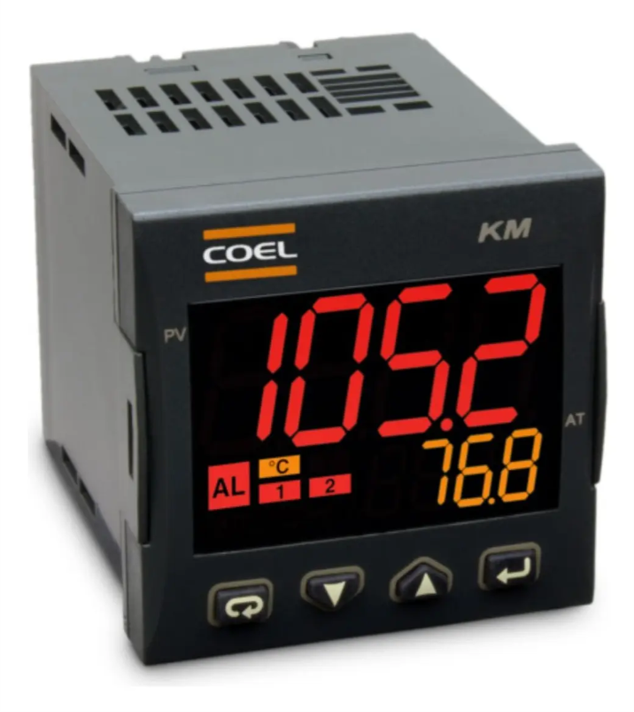

Controlador de Temperatura Digital COEL KM1BHGOR-P | PID | Saída para SSR + Relé | 100–240VCA

O Controlador de Temperatura Digital COEL KM1BHGOR-P é uma solução compacta e confiável para controle térmico em máquinas, fornos, estufas, seladoras e equipamentos industriais.

Com alimentação de 100 a 240VCA, entrada configurável para termopares e sensor Pt100, o controlador permite trabalhar com controle PID ou ON/OFF. Possui uma saída em tensão para acionamento de relé de estado sólido SSR e uma saída a relé, que pode ser utilizada no controle da temperatura ou como alarme.

Seu formato padrão 48 × 48mm, dois displays digitais e programação simplificada facilitam a instalação e o acompanhamento da temperatura durante o processo.

Principais benefícios

• Controle de temperatura PID ou ON/OFF
• Função de autoajuste dos parâmetros PID
• Alimentação de 100 a 240VCA
• Entrada configurável para diferentes sensores
• Saída em tensão para acionamento de SSR
• Saída auxiliar a relé
• Controle para aquecimento ou refrigeração
• Segundo setpoint configurável
• Alarme de temperatura programável
• Dois displays digitais de fácil visualização
• Proteção dos parâmetros por senha
• Formato compacto para montagem em painel
• Produto original COEL

Aplicações recomendadas

O COEL KM1BHGOR-P pode ser utilizado em:

• Fornos elétricos
• Estufas industriais
• Seladoras
• Máquinas de embalagem
• Prensas térmicas
• Sistemas de aquecimento
• Sistemas de refrigeração
• Máquinas para plástico
• Equipamentos laboratoriais
• Processos de secagem
• Câmaras térmicas
• Máquinas e equipamentos industriais

A COEL indica a linha KM1B especialmente para estufas, fornos, máquinas de embalagem e seladoras.

Características técnicas

• Marca: COEL
• Linha: Kube
• Modelo: KM1BHGOR-P
• Código completo: KM1BHGOR-----P
• Tipo: Controlador digital de temperatura
• Alimentação: 100 a 240VCA
• Controle: PID ou ON/OFF
• Autoajuste: Sim
• Lógica de controle: Aquecimento ou refrigeração
• Entrada de sensor: Configurável
• Saída 1: Pulso em tensão para acionamento de SSR
• Saída 2: Relé configurável para controle ou alarme
• Entrada digital: Configurável
• Indicação: Dois displays de LED
• Unidade de temperatura: °C ou °F
• Montagem: Porta de painel
• Dimensões frontais: 48 × 48mm
• Profundidade aproximada: 75,5mm
• Recorte do painel: Aproximadamente 45 × 45mm
• Temperatura de funcionamento: 0°C a 50°C
• Grau de proteção frontal: IP65 com guarnição de vedação opcional
• Grau de proteção dos terminais: IP20
• Material da caixa: Plástico UL94 V0 autoextinguível
• Terminais: Conexões para cabos de 0,25 a 2,5mm²

As dimensões, condições de instalação e características construtivas constam no manual técnico oficial do KM1B.

Sensores compatíveis

A entrada do controlador pode ser configurada para trabalhar com:

• Termopar tipo J
• Termopar tipo K
• Termopar tipo R
• Termopar tipo S
• Termopar tipo T
• Termorresistência Pt100

O sensor deve ser selecionado na programação antes da utilização.

Controle PID ou ON/OFF

No modo PID, o controlador calcula a potência necessária para manter a temperatura próxima ao valor programado, reduzindo oscilações e proporcionando maior estabilidade ao processo.

A função de autoajuste auxilia na configuração dos parâmetros PID conforme o comportamento térmico da máquina.

O modo ON/OFF pode ser utilizado em processos mais simples, nos quais a saída é acionada e desligada conforme a temperatura e a histerese programadas.

Saída para relé de estado sólido SSR

A saída principal fornece um sinal de aproximadamente 10VCC e 15mA para comando de um relé de estado sólido compatível. Essa saída não alimenta diretamente resistências, motores ou outras cargas de potência.

O SSR deve ser escolhido conforme:

• Tensão da carga
• Corrente da resistência
• Tipo de alimentação
• Dissipação térmica necessária
• Condições de instalação

Saída auxiliar a relé

A segunda saída é formada por um relé com capacidade nominal de 2A em 250VCA, podendo ser configurada para controle ou alarme de temperatura.

Em aplicações com contatores, válvulas ou outras cargas indutivas, é necessário verificar a corrente de acionamento e utilizar proteção adequada.

Entrada digital configurável

A entrada digital pode ser programada para:

• Selecionar o setpoint principal ou o segundo setpoint
• Resetar um alarme memorizado

Esse recurso permite alterar condições de operação por meio de um comando externo, sem precisar acessar diretamente o teclado do controlador.

Dois displays digitais

O display superior apresenta a temperatura medida no processo, enquanto o segundo display auxilia na visualização do valor programado e dos parâmetros de configuração.

Os LEDs de alto brilho facilitam a leitura durante a operação da máquina.

Qualidade COEL

A COEL desenvolve instrumentos para automação e controle desde 1954. O KM1B pertence à família Kube e combina controle PID, entrada configurável e duas saídas em um equipamento compacto para montagem em painel.

Compre com confiança na Edge Automação

Na Edge Automação, você encontra produtos originais COEL e atendimento técnico especializado para auxiliar na escolha e aplicação correta do controlador.

Ao comprar conosco, você conta com:

• Produto original COEL
• Nota Fiscal
• Garantia de fábrica
• Envio para todo o Brasil
• Embalagem segura
• Atendimento técnico especializado
• Empresa com mais de 10 anos de experiência em automação industrial

Conteúdo da embalagem

• 01 Controlador de Temperatura COEL KM1BHGOR-P
• 01 Sistema de fixação para painel
• 01 Manual de instruções

Sensor de temperatura, SSR, dissipador, contator e demais acessórios não acompanham o produto, salvo quando informado no anúncio.

Perguntas frequentes

O controlador funciona em 110V e 220V?

Sim. Esta versão aceita alimentação entre 100 e 240VCA, atendendo redes de 110/127V e 220V dentro da faixa especificada.

Ele acompanha sensor de temperatura?

Não. O sensor deve ser adquirido separadamente conforme o tipo de processo, a faixa de temperatura e as condições da instalação.

Qual sensor pode ser utilizado?

O controlador aceita termopares J, K, R, S e T, além de termorresistência Pt100.

Possui saída para SSR?

Sim. A saída principal fornece sinal em tensão para comandar um relé de estado sólido compatível.

Possui saída a relé?

Sim. A segunda saída é um relé configurável para controle ou alarme de temperatura.

O SSR acompanha o controlador?

Não. O relé de estado sólido deve ser adquirido separadamente e dimensionado conforme a carga.

Possui controle PID?

Sim. Pode ser configurado para controle PID com autoajuste ou para controle ON/OFF.

Pode controlar aquecimento e refrigeração?

Sim. A lógica de atuação pode ser configurada para aplicações de aquecimento ou refrigeração.

Possui comunicação RS485?

Não há indicação de comunicação RS485 para o modelo KM1BHGOR-P na ficha oficial da linha KM1B.
