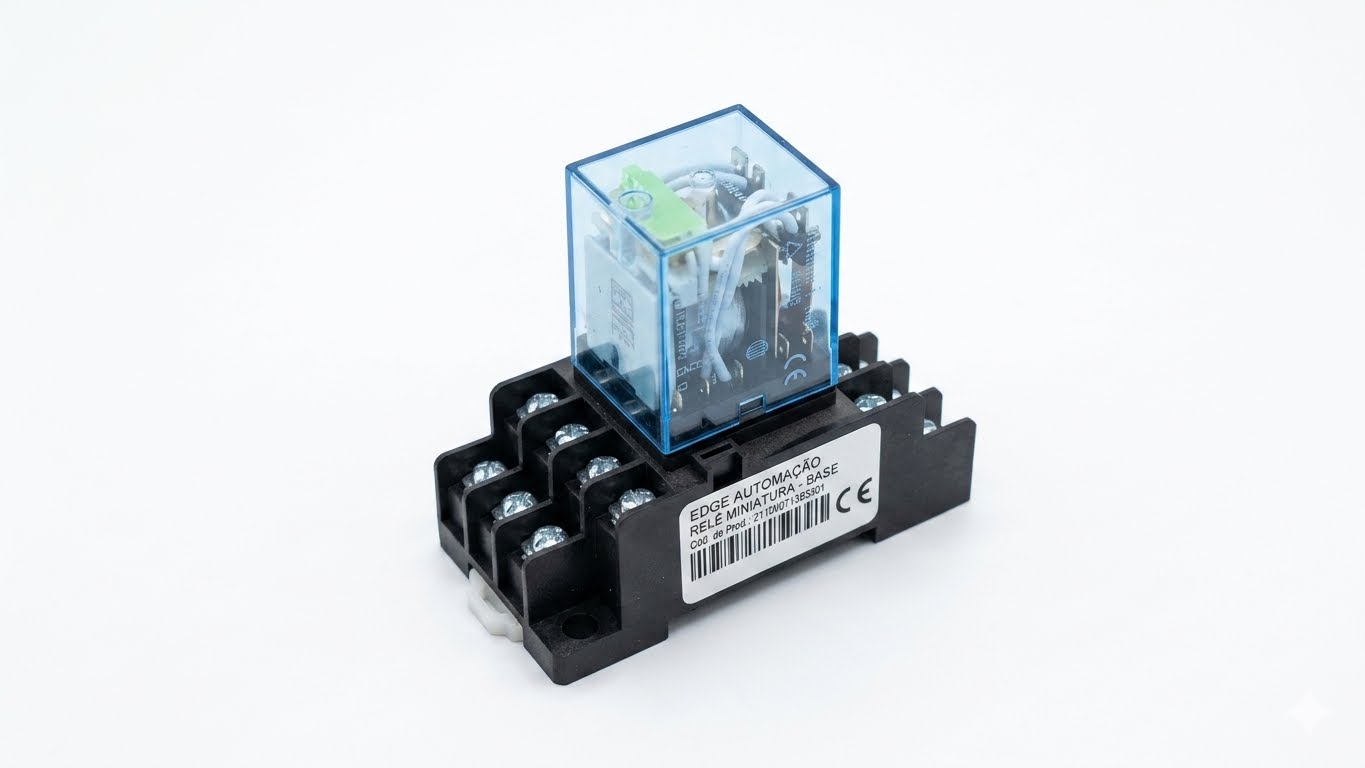

Base Soquete para Relé Miniatura e Interface (Montagem em Trilho DIN)
A Base para Relé Miniatura é um invólucro de interconexão elétrica desenvolvido para facilitar a montagem, fiação e manutenção de relés elétricos de interface e comandos em painéis industriais. Projetada com encaixe rápido para fixação em trilhos DIN padrão de 35mm, ela elimina a necessidade de conexões soldadas diretamente no relé, permitindo que a substituição de componentes danificados seja feita por simples encaixe mecânico, reduzindo o tempo de parada da máquina (downtime).
Disponível em geometrias otimizadas que economizam espaço interno no quadro, este soquete conta com terminais de parafuso robustos e identificação numérica dos pinos, garantindo uma fiação organizada e segura.
Na Edge Automação, você encontra a linha completa de bases e relés miniatura originais com máxima condutividade e suporte técnico especializado.
🔧 Especificações Técnicas Gerais
- Tipo de Componente: Base de Conexão / Soquete para Relé
- Compatibilidade de Componentes: Relés Miniatura de Interface (Formatos Slim ou Cubo padrão)
- Tipos de Pinagem Suportados: Modelos para relés de 5 Pinos (1 Reversível - SPDT) ou 8 Pinos (2 Reversíveis - DPDT)
- Tipo de Fixação Externa: Encaixe rápido para Trilho DIN 35mm (NBR IEC 60715)
- Conexão Elétrica dos Fios: Bornes com parafusos robustos imperdíveis
- Capacidade de Corrente Nominal: Até 10A ou 16A (dependendo do modelo específico da base)
- Tensão Máxima de Isolação: Até 250V ou 400V CA
- Identificação dos Terminais: Numeração física em relevo seguindo a norma internacional (A1/A2 para Bobina, 11/12/14 para Contatos)
🛡️ Características Mecânicas e Acessórios
- Material do Corpo: Termoplástico moldado autoextinguível V0 (alta resistência ao calor e chamas)
- Material dos Contatos Internos: Liga de cobre ou latão com tratamento niquelado de alta condutividade
- Grau de Proteção: IP20 (Bornes recuados contra contatos acidentais com os dedos)
- Temperatura de Trabalho: -40°C a +70°C
- Acessório de Travamento Opcional: Suporta presilhas de recuperação plásticas ou metálicas (clip de ejeção) para travar o relé firmemente contra vibrações severas.
🔌 Principais Vantagens e Aplicações
- Manutenção Ágil: Troca do relé queimado em segundos sem precisar soltar nenhum fio ou chave de fenda.
- Flexibilidade Eletrônica: Permite a inserção opcional de módulos de proteção adicionais (como diodos de supressão de surto ou varistores integrados).
- Organização Industrial: Interfaceamento seguro de saídas digitais de CLPs, sensores de proximidade ou barreiras ópticas com cargas de potência em campo (motores, solenoides e contatores).
